武汉拓材科技检测中心——为高纯材料检测保驾护航

发布时间:2026-01-09 15:42:09 浏览量:
分享到:

1


检测中心简介

Testing Center Overview

武汉拓材科技检测中心坐落于葛店开发区光谷联合科技城 C3-3 栋,2015 年 10 月与公司同期成立,迄今已稳健运营近十载,汇聚 9 名相关专业本科骨干。2026 年,中心将整体迁入新厂区,并以 CNAS 认证为新起点,全面开启高质量发展新篇章。

检测中心目前配备GDMSICP-MS-MS、ICP-MS、ICP-OES,XRD、X射线晶向仪等大型检测设备,配备离子色谱、霍尔效应检测仪,激光粒度仪,热重分析仪、电阻率测试仪等中小型检测设备,配备千级洁净间的实验室条件,固定资产逾两千万元。

2

检测设备简介

Testing Equipment Overview

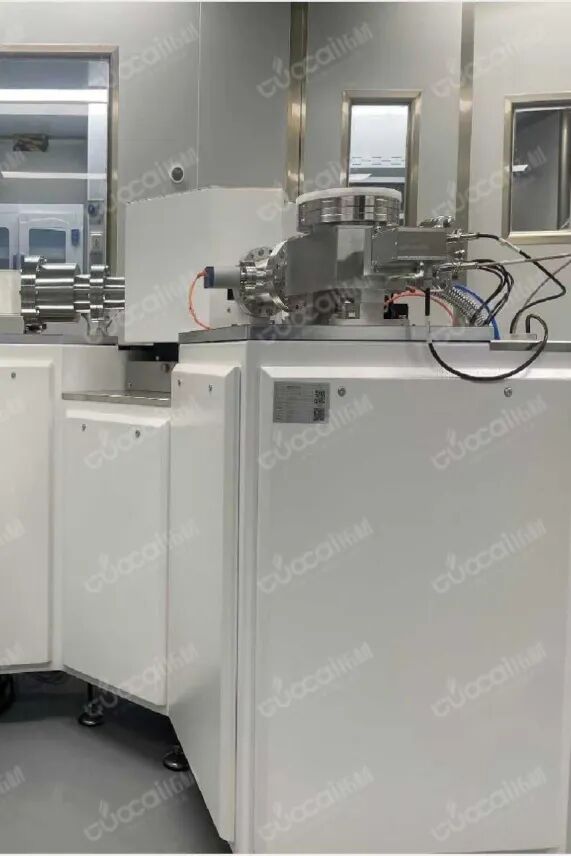

辉光放电质谱仪(GDMS)


应用方向:

• 高纯无机固体材料杂质成分分析;

• 低熔点金属,合金纯度分析,例如Ga;

• 薄膜镀层深度分析;

• 表面污染分析;




设备技术参数:

全元素分析,部分元素检出限可达PPT级,是目前测试元素覆盖最广的材料杂质检测设备

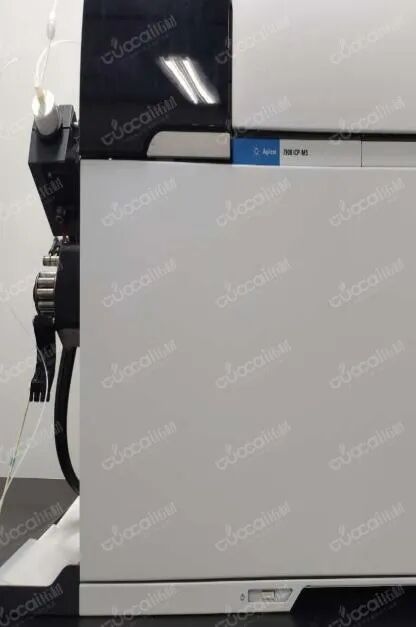

电感耦合等离子体质谱仪(ICP-MS)


应用方向:

• 5N-6N高纯单质材料或氧化物或化合物金属元素分析;

• 纯水,无机酸杂质分析;




设备技术参数:

检出限低至0.01 ppm (根据样品种类和元素种类不同有所区别)

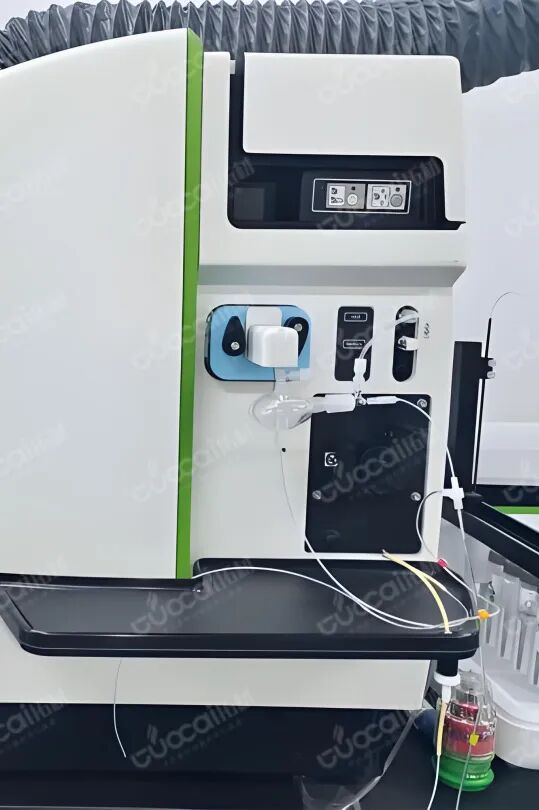

电感耦合等离子体光谱仪

(ICP-OES)


应用方向:

• 有价值原料矿,金属回收废料含量测试;

• 污水重金属测试;

• 粗品到4N产品杂质分析;

• 主成分占比分析;




设备技术参数:

波长范围:165-900nm;

检出下限:>0.1ppm(根据元素和样品种类不同)


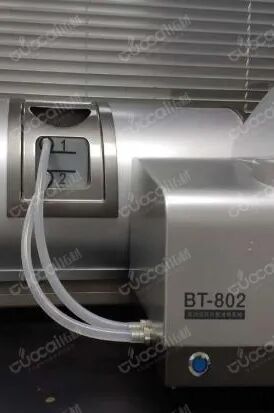

X射线晶相仪


应用方向:

• 测定晶体的取向和评定晶体完善性,研究材料的相变、微观结构变化、缺陷及应力分布,评估晶片质量,检测杂质和晶体缺陷,测定晶体的取向和评定晶体完善性的仪器;

• 测试压电晶体、光学晶体、半导体晶体等多种材料;




设备技术参数:

单晶衍射型,精度±30,适用压电晶体、光学晶体等材料的检测

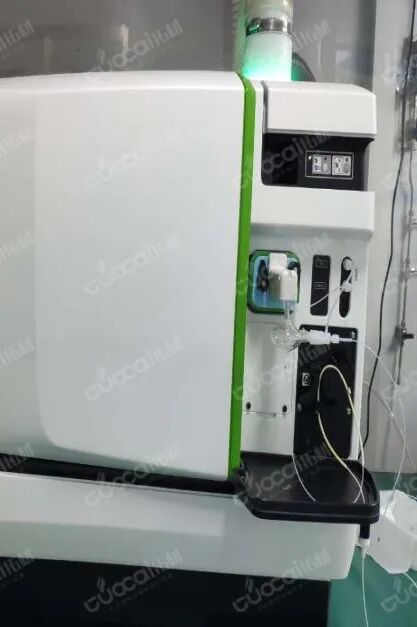

三重四极杆电感耦合

等离子体质谱仪

(ICP-MS-MS)


应用方向:

• 超痕量杂质分析,6N以上高纯产品碲、镉、铟、镓、锡、铝、汞等测试;

• 超纯水,无机酸中杂质测试;

• 有机金属前驱体无机纯度测试;




设备技术参数:

三重四极杆,部分元素检出限可低至亚PPB级

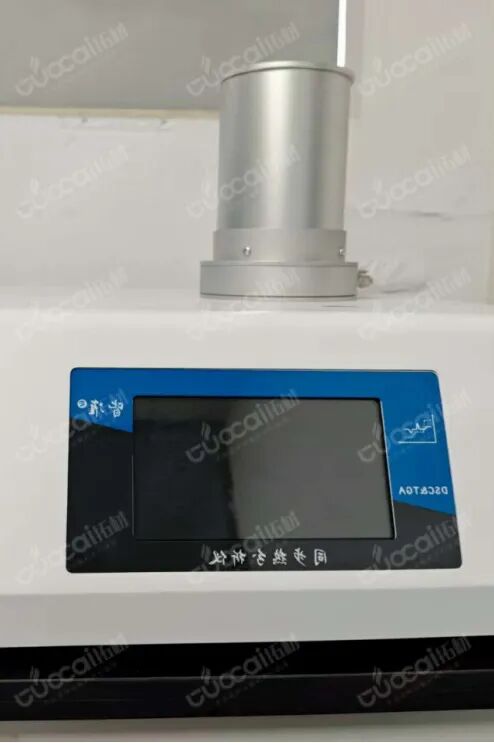

热重分析仪


应用方向:

• TG信号用于研究材料的质量变化、成分分析、热稳定性、氧化/还原、分解行为、腐蚀性研究、分解动力学分析等,DSC信号用于研究材料的熔融/结晶、固相转变、结晶度、玻璃化转变、抗氧化性等。




设备技术参数:

温度范围:室温~1400℃

温度精度:±0.1℃

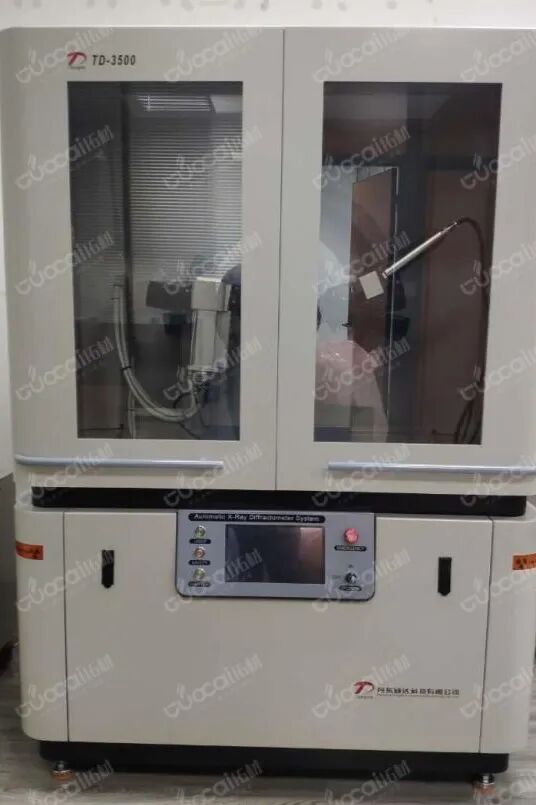

X 射线衍射仪(XRD)


应用方向:

• 确定物质和材料中含有哪些单质或化合物(定性),测定纳米材料的晶粒大小,单晶材料、晶片或晶棒的衍射角等。




设备技术参数:

定性分析,精确值1%级别


激光粒度分析仪


应用方向:

• 悬浮液或粉末样品的粒度分布。




设备技术参数:

测试范围:0.10µm-1000µm

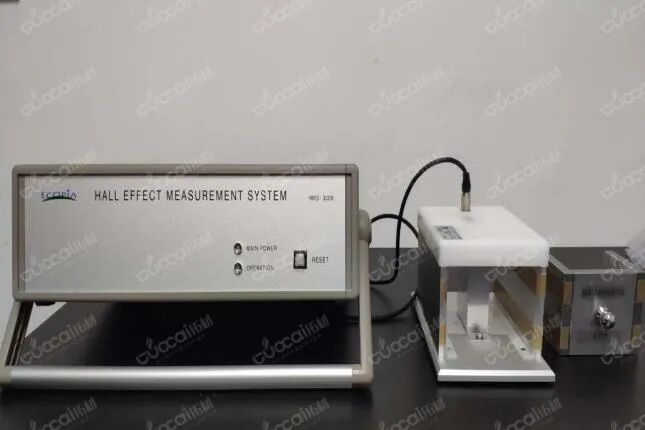

霍尔效应测试仪

 应用方向:

• 测量半导体材料的载流子浓度、迁移率、电阻率、霍尔系数等参数


 设备技术参数

电阻率10⁻⁶~10⁷Ω·cm

载流子浓度10⁷~10²¹ cm⁻³

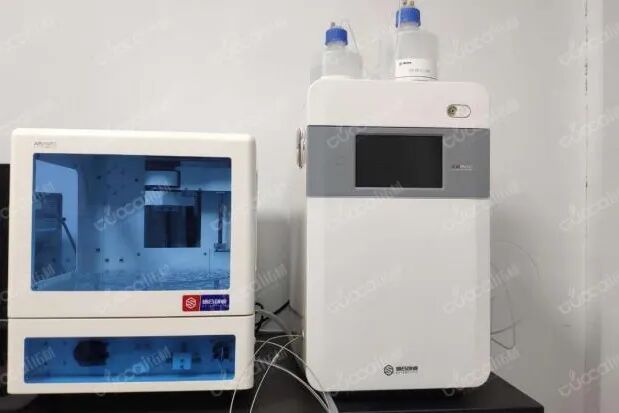

离子色谱

 应用方向:

• 水溶液、固体产品(经酸或水溶解成溶液)中的阴离子。

• F⁻、Cl⁻、Br⁻、NO₂⁻、PO₄³⁻、NO₃⁻、SO₄²⁻等。


 设备技术参数:

20ppm-50%

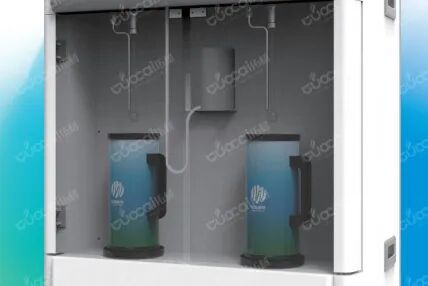

静态比表面积

及孔径测试仪

 应用方向:

• 粉末样品的比表面积


 设备技术参数

0.0005~∞/g

孔径范围:0.35-500nm

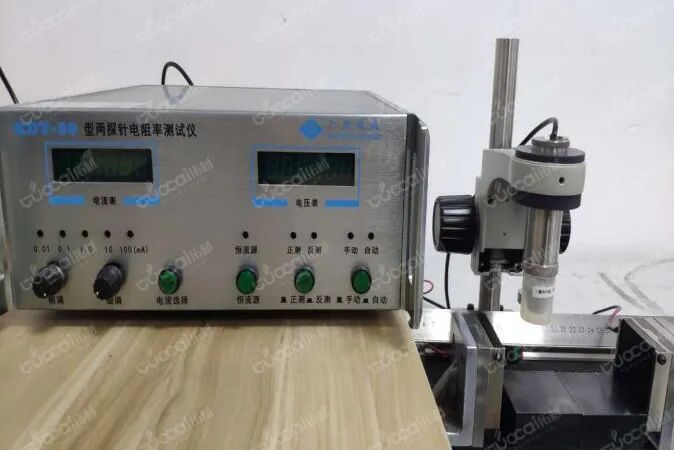

两探针电阻率

测试仪

 应用方向:

• 高纯锗的电阻率


 设备技术参数:

0.005-50000Ω•cm





Testing Center


    拓材科技检测中心的快速发展,将有力助推我国超高纯半导体材料国内产业化进程中的研发迭代,为企业核心产品的纯度优化、品质升级提供全方位技术验证与数据支撑,同时,这也是拓材科技在高纯材料分析检测领的全新突破,将为高纯半导体材料核心原材料国产化的国家战略落地提供关键助力。
